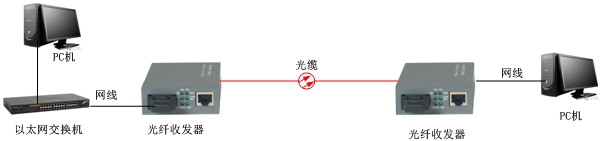

YTF110-SSC-01系列10/100M自適應快速以太網光纖收發器是由我公司自主研制生產的新型高速以太網光纖網絡傳輸類產品。核心采用最新美國KENDIN 芯片，高品質光收發一體模塊（全新大廠名牌產品）性能穩定，質量優良。它可以實現雙絞線和光纖兩種不同傳輸介質的轉換,中繼10/100Base-TX和100Base-FX兩個不同網段。能滿足遠距離、高速、高寬帶的快速以太網工作組用戶的需要。可實現最遠100公里無中繼計算機數據網的高速遠程互連。
產品性能穩定可靠，設計方面符合以太網標準，并有防雷擊保護措施。特別適用于電信、有線電視、鐵路、軍事、金融證券、海關、民航、海運、電力、水利及油田等各種寬帶數據網及要求高可靠性數據傳輸或組建IP數據傳輸專網的領域。是寬帶校園網、寬帶有線電視網及智能化寬帶小區光纖到樓、光纖到戶的最理想應用設備。符合IEEE802.3/802.3u標準。具有10M/100M功能，實現雙絞線與單模光纖之間的信號轉換。雙絞線接口為RJ45。光纖接口有ST,FC,SC等多種。有全/半雙工傳輸方式。最長有25公里（全雙工時）等多種。

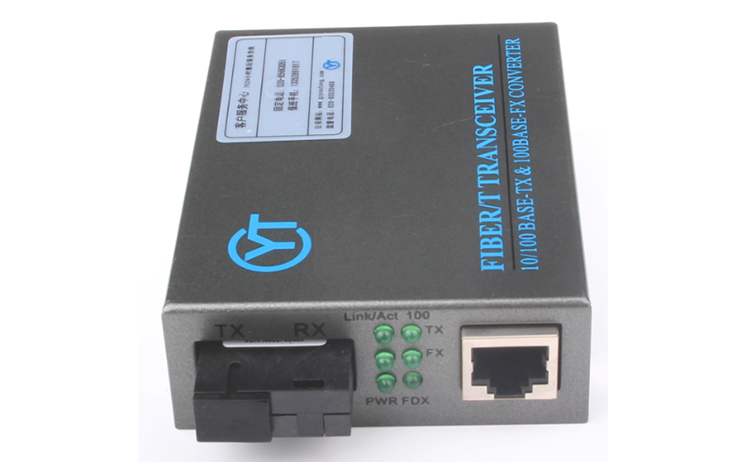

有 6 個 LED 指示燈：Power，TX 100， TX Link/Act， FX 100， FX Link/Act， FDX/Col； 便于監測收發器
定貨信息
|
名稱
|
臺式
|
卡片式
|
網管式
|
工業級
|
規格
|
|
光纖收發器
|
YTF110-SSC-01-10
|
YTF110-SSC-01-10R
|
YTF110-SSC-01-10/M
|
YTF110-SSC-01-10H
|
100M單纖單模10KM
|
|
光纖收發器
|
YTF110-SSC-01-20
|
YTF110-SSC-01-20R
|
YTF110-SSC-01-20/M
|
YTF110-SSC-01-20H
|
100M單纖單模20KM
|
|
光纖收發器
|
YTF110-SSC-01-25
|
YTF110-SSC-01-25R
|
YTF110-SSC-01-25/M
|
YTF110-SSC-01-25H
|
100M單纖單模25KM
|
|
光纖收發器
|
YTF110-SSC-01-40
|
YTF110-SSC-01-40R
|
YTF110-SSC-01-40/M
|
YTF110-SSC-01-40H
|
100M單纖單模40KM
|
|
光纖收發器
|
YTF110-SSC-01-60
|
YTF110-SSC-01-60R
|
YTF110-SSC-01-60/M
|
YTF110-SSC-01-60H
|
100M單纖單模60KM
|
|
光纖收發器
|
YTF110-SSC-01-80
|
YTF110-SSC-01-80R
|
YTF110-SSC-01-80/M
|
YTF110-SSC-01-80H
|
100M單纖單模80KM
|
|
光纖收發器
|
YTF110-SSC-01-100
|
YTF110-SSC-01-100R
|
YTF110-SSC-01-100/M
|
YTF110-SSC-01-100H
|
100M單纖單模100KM
|
光接口
|
光纖波段
|
A:1310/B:1550
|
A:1490/B:1550
|
|
傳輸距離(KM)
|
10
|
20
|
25
|
40
|
60
|
80
|
100
|
|
發射光功率dBm
|
A
|
≥-16
|
≥-13
|
≥-12
|
≥-8
|
≥-5
|
≥-4
|
≥-3
|
|
B
|
≥-8
|
≥-8
|
≥-8
|
≥-5
|
≥-6
|
≥-5
|
≥-3
|
|
接收靈敏度dBm
|
≤-36
|
≤-36
|
≤-36
|
≤-36
|
≤-38
|
≤-38
|
≤-38
|
|
允許鏈接衰耗dBm
|
10
|
11
|
12
|
18
|
25
|
25
|
27
|
|
光損耗dBm/Km
|
4.0
|
4.0
|
4.0
|
4.0
|
0.25
|
0.25
|
0.25
|
|
光纖速率
|
光口速率 ：100Mbps
|
|
適用光纖
|
單模光纖：8.3/125，8.7/125，9/125 or 10/125μm；多模光纖：50/125μm
|
以太網接口
以太網接口 ：雙絞線RJ45
以太網標準 ：符合 IEEE802.3 10Base-T 和 IEEE802.3u 100Base-TX ， 100Base-FX 標準 ;
產品兼容協議 ：IEEE802.3 以太網(10Mbps) IEEE802.3u 快速以太網(100Mbps) IEEE802.3x 全雙工流量 控制 IEEE802.1d生成樹協議 IEEE802.1Q VLAN標記 IEEE802.1p QOS優先級
電口傳輸速率 ： 雙絞線100Mbps
端口適應 ：電口能直通線 / 交叉線連接方式 ;
網線 ：雙絞線5類，最長100米
雙工方式 ：具有全雙工 / 半雙工工作模式
流量控制 ：支持 IEEE802.3X 全雙工流量控制和半雙工背壓流量控制 ;
光纖斷線偵測 ：支持 Link Fail Pass 光纖斷線偵測功能（可選項）
風暴功能 ：支持防止廣播風暴功能 ;
支持包長 ：支持最大 1916 Bytes 數據幀（可選項）；
防雷保護 ：防護電壓：2.8～4V(達到4V全保)，防護電流：50A；
工作環境
工作溫度：- 20～ 70℃；(電信級)；
工作溫度：- 30～ 80℃；(工業級)；
儲存環境溫度：-40～80℃；
環境濕度 ： 5%－90%
電磁干擾標準： FCC Part 15 Class A，CE
供電條件
電源： 有外置、內置電源兩種類型： AC100~265V ; DC5V,1A 開關電源；
外形尺寸
電源外置式 70 × 26 × 93mm ；內置式 120 × 30 × 140mm 。
網管功能概述
網管型獨立式光纖收發器是基和唯上針對高端客戶的管理需求而精心開發的一款具有強大管理功能的光電轉換設備。該系列網管獨立式光纖收發器不僅網管功能豐富，而且具有完備的雷擊防護措施，穩定性好、可靠性高，可用于連接服務器、工作站、HUB、交換機等10M/100Mbps等以太網設備，從而可廣泛應用于小區寬帶接入、城域網數據傳輸及光纖到戶專線業務等領域。
網管獨立式光纖收發器為模塊式設計，其配備的業務模塊支持熱插拔功能，并可與局端機架式設備通用。設備支持光電復控功能，通過撥碼開關設置，可將收發器設置為純轉發、直通和存儲轉發三種工作模式。通過模塊面板上的指示燈可以查看板卡的電源、雙工模式、電口連接速率、光口工作狀態等，方便用戶判斷故障點。
通過與局端網管機架的配合，可實現對遠端、近端共32個收發器的管理和配置，可對收發器電口的速率、雙工模式、端口限速、光路環回等參數進行設置，也可對故障板卡進行復位。而通過VXEMS管理軟件，可直觀顯示遠/近端收發器電口、光口當前狀態，將故障定位到具體的每個端口，方便故障處理，并且記錄告警的詳細信息，供歷史記錄查詢使用。
