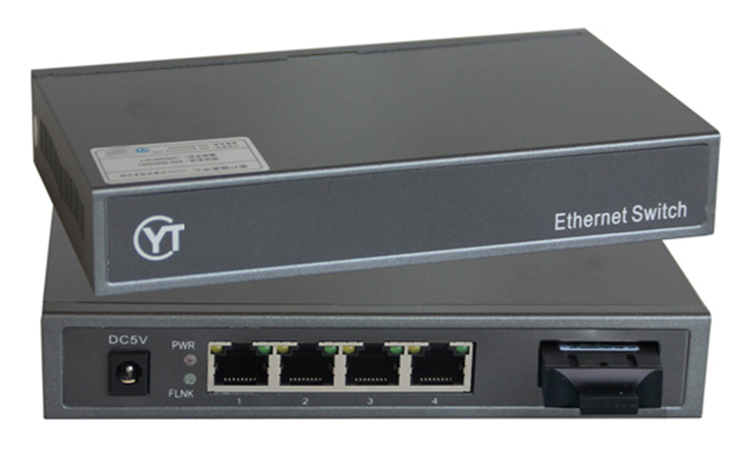

產品簡介
YF114系列光纖收發器是廣州郵通研制開發生產的一種1路100M光口轉換4路10/100M以太網電口的新型高性能傳輸設備。所有各項設備和系統的性能指標符合國際標準和滿足貴公司的技術要求。 本系列光纖收發器設計用于城域光纖數字寬帶網絡，該產品以高品質、高可靠性、高帶寬、低價位的設計思路出發，定位于寬帶網絡接入市場。能夠為用戶提供帶寬充足、性能穩定、功能強大、可用于電信級運營服務的低價位城域寬帶光纖網絡解決方案。
YF114系列光纖收發器的每個UTP端口都可以通過雙絞線與HUB、光纖收發器、路由器、服務器或工作站上的網卡等以太網絡設備相連。連接時無需區分雙絞線是直通線或交叉線，極大地方便了用戶。為了使光纖收發器能穩定地工作在100Mbps狀態，請選用5類雙絞線。
YF114系列光纖收發器的每個光纖端口都可以通過相對應模式的光纖與另一臺光纖收發器或集線器、光纖收發器、路由器上的光纖端口或服務器、工作站上的光纖網卡等以太網絡光纖設備相連。光纖端口均固定設置為100M全雙工方式。將本光纖收發器所需使用的端口用相應連接線連接到與之對接的設備端口，將本機背板上的電源插座用所附電源線連至AC電源，本機前面板上的LED指示燈將依次閃動，此時本機正在自檢，自檢完成后POWER指示燈及已連接端口的指示燈的狀態將如下面所描述的指示光纖收發器各端口的工作狀態。
產品特點
◆ 光纖接口：1路SC光纖接口(可定制FC/LC光口)；
◆ 以太網接口：4個以太網接口，端口可隔離或共享100M線速；
◆ POE功能：可選購POE功能型號（單口供電15.4W）；
◆ 傳輸距離：0.5～120公里可配選；
◆ 動態緩沖區分配以均衡網絡負載并防止出現阻塞；
◆ 遵循IEEE802.3 10BaseT以太網及IEEE802.3u 100Base-TX和100Base-FX快速以太網標準；
◆ 4個10/100Mbps自適應UTP交換端口，每個交換端口都具有N-WAY自適應及全/半雙工能力；
◆ 每個UTP交換端口都能自動識別直通線(MDI)和交叉線(MDI-X)；
◆ 支持1024個MAC地址；
◆ 具有自動MAC地址學習和更新功能；
◆ 自動選擇存儲轉發或直通方式以減少延遲；
◆ 提供最大1.4G的數據存儲帶寬；
◆ LED指示燈方便監測每個端口的工作狀態。

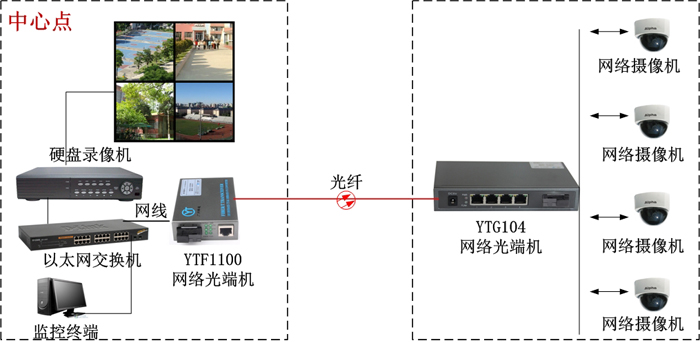

產品應用圖
技術參數
采購指南：
|
光口
|
臺式
|
卡式
|
工業式型號
|
帶POE功能
|
規格
|
|
單
纖
系
列
|
YTF114-SSC-01-10
|
YTF114-SSC-01-10
|
YTF114-SSC-01-10H
|
YTF114P-SSC-01-10
|
100M單纖單模10KM
|
|
YTF114-SSC-01-20
|
YTF114-SSC-01-20
|
YTF114-SSC-01-20H
|
YTF114P-SSC-01-20
|
100M單纖單模20KM
|
|
YTF114-SSC-01-25
|
YTF114-SSC-01-25
|
YTF114-SSC-01-25H
|
YTF114P-SSC-01-25
|
100M單纖單模25KM
|
|
YTF114-SSC-01-40
|
YTF114-SSC-01-40
|
YTF114-SSC-01-40H
|
YTF114P-SSC-01-40
|
100M單纖單模40KM
|
|
YTF114-SSC-01-60
|
YTF114-SSC-01-60
|
YTF114-SSC-01-60H
|
YTF114P-SSC-01-60
|
100M單纖單模60KM
|
|
YTF114-SSC-01-80
|
YTF114-SSC-01-80
|
YTF114-SSC-01-80H
|
YTF114P-SSC-01-80
|
100M單纖單模80KM
|
|
YTF114-SSC-01-100
|
YTF114-SSC-01-100
|
YTF114-SSC-01-100H
|
YTF114P-SSC-01-100
|
100M單纖單模100KM
|
|
YTF114-SSC-01-120
|
YTF114-SSC-01-120
|
YTF114-SSC-01-120H
|
YTF114P-SSC-01-120
|
100M單纖單模120KM
|
|
|
|
雙
纖
系
列
|
YTF114-MSC-2
|
YTF114-MSC-2
|
YTF114-MSC-2H
|
YTF114P-MSC-2
|
100M雙纖多模2KM
|
|
YTF114-SSC-10
|
YTF114-SSC-10
|
YTF114-SSC-10H
|
YTF114P-SSC-10
|
100M雙纖單模10KM
|
|
YTF114-SSC-20
|
YTF114-SSC-20
|
YTF114-SSC-20H
|
YTF114P-SSC-20
|
100M雙纖單模20KM
|
|
YTF114-SSC-25
|
YTF114-SSC-25
|
YTF114-SSC-25H
|
YTF114P-SSC-25
|
100M雙纖單模25KM
|
|
YTF114-SSC-40
|
YTF114-SSC-40
|
YTF114-SSC-40H
|
YTF114P-SSC-40
|
100M雙纖單模40KM
|
|
YTF114-SSC-60
|
YTF114-SSC-60
|
YTF114-SSC-60H
|
YTF114P-SSC-60
|
100M雙纖單模60KM
|
|
YTF114-SSC-80
|
YTF114-SSC-80
|
YTF114-SSC-80H
|
YTF114P-SSC-80
|
100M雙纖單模80KM
|
|
YTF114-SSC-100
|
YTF114-SSC-100
|
YTF114-SSC-100H
|
YTF114P-SSC-100
|
100M雙纖單模100KM
|
|
YTF114-SSC-120
|
YTF114-SSC-120
|
YTF114-SSC-120H
|
YTF114P-SSC-120
|
100M雙纖單模120KM
|
光接口：
|
發射波長nm
|
1310
|
1550
|
|
傳輸距離(KM)
|
10
|
20
|
25
|
40
|
60
|
80
|
100
|
1200
|
|
發射光功率dBm
|
≥-16
|
≥-13
|
≥-12
|
≥-8
|
≥-7
|
≥-5
|
≥-3
|
≥-0
|
|
接收靈敏度dBm
|
≤-36
|
≤-36
|
≤-36
|
≤-36
|
≤-38
|
≤-38
|
≤-38
|
≤-38
|
|
允許鏈接衰耗dBm
|
10
|
11
|
12
|
18
|
18
|
23
|
27
|
30
|
|
光損耗dBm/Km
|
4.0
|
4.0
|
4.0
|
4.0
|
0.25
|
0.25
|
0.25
|
0.25
|
|
光纖速率
|
光口速率 ：100Mbps
|
|
適用光纖
|
單模光纖：8.3/125，8.7/125，9/125 or 10/125μm；多模光纖：50/125μm
|
電器特性：
以太網標準：
IEEE 802.3 10BaseT以太網
IEEE802.3u 100Base-TX和100Base-FX快速以太網
ANSI/IEEE STD 802.3 10/100M自適應
協議：CSMA/CD
數據傳輸速率：以太網10Mbps（半雙工）
20Mbps（全雙工）
快速以太網 100Mbps（半雙工）/200Mbps（全雙工）
電纜：無屏蔽雙絞線（UTP）或屏蔽雙絞線（STP）, 5類或6類，最大長度100米。
端口：4個10/100Mbps RJ45自適應交換端口，1路SC光纖端口。
雙工選擇：每個RJ45端口N-WAY自動選擇全/半雙工。
LED指示燈：電源；每端口100M、Link/Act、Fdx
傳輸方式：存儲轉發和直通。
MAC地址表：1KRAM/每口。
MAC地址學習：自動更新。
光纖：
多模 50/125，62.5125μm，最大限度長度2公里。
單模 8/125，8.3/125, 8.7/125, 9/125, 10/125μm最大長度25-100公里。
電源要求：
輸入電壓：AC160 ~ 260V，50Hz
功耗：5W
工作環境：
工作溫度：0 ~ 50℃
存儲溫度：-25 ~ +55℃
濕度：5% ~ 90%無凝結
設備結構：
體積：27×160×96mm（高×寬×深）
