產品簡介
YTF系列非網管6口光纖收發器是一種用來將千兆以太網絡（Gigabit Ethernet）的多路電信號和光信號集中交換的光電信號光纖收發器，它符合IEEE802.3u/ab/z標準。
YTF系列光纖收發器有4個RJ45雙絞線接口和2個SFP接口，分別用來連接雙絞線和光纖。它的特點是電口可以直通線/交叉線自適應，10M、100M、1000M自適應，全雙工、半雙工自適應。而SFP接口可按用戶需求插入各種1.25G SFP模塊。它具有良好的穩定性和可靠性。
光纖收發器的SFP接口只能是1000M全雙工模式。
SFP光模塊有多模和單模之分，而單模又有雙纖和單纖二種類型，雙纖SFP需用二芯光纖才能傳輸以太網信號，而單纖SFP只需一芯光纖就能傳輸以太網信號。
產品特點
◆光纖接口：1路SC光纖接口(可定制FC/LC光口)；
◆以太網接口：4個以太網接口，端口可隔離或共享1000M線速；
◆ POE功能：可選購POE功能（單口供電15.4W）；
◆ 傳輸距離：0.5～120公里可配選；
◆ 千兆以太光纖收發器支持10K byte的超大幀；它有1M bit 的內置幀存儲器；
◆ 支持端口VLAN，支持IPv4和IPv6協議。
◆ 支持端口會聚（Trunking）功能。
◆ 千兆光纖收發器體積小，功耗低，使用簡單方便，性價比高，適用于建設低成本光電結合千兆以太網。
◆ 有12G的背板帶寬，支持全雙工 IEEE802.3X 流量控制流量控制，能實現以太幀的無阻塞信號交換；
◆ 遵循IEEE802.3 10BaseT以太網、IEEE802.3u 100Base-TX、100Base-FX、IEEE802.3z/AB 1000Base-T 和 1000Base-SX/LX 標準快速以太網標準；
◆ 以太網端口為10/100/1000Mbps自適應UTP交換式，每個交換端口都具有N-WAY自適應及全/半雙工能力；
◆ 每個UTP交換端口都能自動識別直通線(MDI)和交叉線(MDI-X)；
◆ 支持1024個MAC地址；
◆ 具有自動MAC地址學習和更新功能；
◆ 自動選擇存儲轉發或直通方式以減少延遲；
◆ 提供最大1.4G的數據存儲帶寬；
◆ LED指示燈方便監測每個端口的工作狀態。

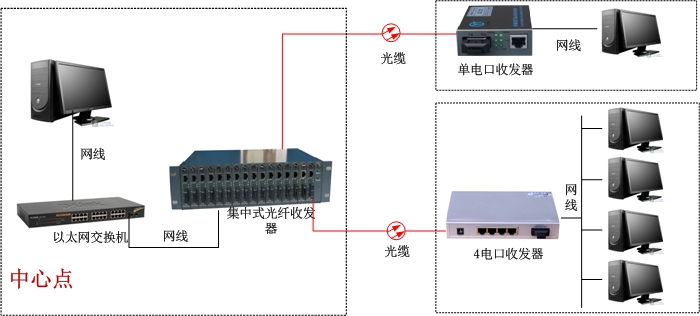

產品應用圖
技術參數
采購指南：
|
光口
|
臺式
|
卡式
|
工業式型號
|
帶POE功能
|
規格
|
|
單
纖
系
列
|
YTF1140-SSC-01-10
|
YTF1140-SSC-01-10
|
YTF1140-SSC-01-10H
|
YTF1140P-SSC-01-10
|
100M單纖單模10KM
|
|
YTF1140-SSC-01-20
|
YTF1140-SSC-01-20
|
YTF1140-SSC-01-20H
|
YTF1140P-SSC-01-20
|
100M單纖單模20KM
|
|
YTF1140-SSC-01-25
|
YTF1140-SSC-01-25
|
YTF1140-SSC-01-25H
|
YTF1140P-SSC-01-25
|
100M單纖單模25KM
|
|
YTF1140-SSC-01-40
|
YTF1140-SSC-01-40
|
YTF1140-SSC-01-40H
|
YTF1140P-SSC-01-40
|
100M單纖單模40KM
|
|
YTF1140-SSC-01-60
|
YTF1140-SSC-01-60
|
YTF1140-SSC-01-60H
|
YTF1140P-SSC-01-60
|
100M單纖單模60KM
|
|
YTF1140-SSC-01-80
|
YTF1140-SSC-01-80
|
YTF1140-SSC-01-80H
|
YTF1140P-SSC-01-80
|
100M單纖單模80KM
|
|
YTF1140-SSC-01-100
|
YTF1140-SSC-01-100
|
YTF1140-SSC-01-100H
|
YTF1140P-SSC-01-100
|
100M單纖單模100KM
|
|
YTF1140-SSC-01-120
|
YTF1140-SSC-01-120
|
YTF1140-SSC-01-120H
|
YTF1140P-SSC-01-120
|
100M單纖單模120KM
|
|
|
|
雙
纖
系
列
|
YTF1140-MSC-2
|
YTF1140-MSC-2
|
YTF1140-MSC-2H
|
YTF1140P-MSC-2
|
100M雙纖多模2KM
|
|
YTF1140-SSC-10
|
YTF1140-SSC-10
|
YTF1140-SSC-10H
|
YTF1140P-SSC-10
|
100M雙纖單模10KM
|
|
YTF1140-SSC-20
|
YTF1140-SSC-20
|
YTF1140-SSC-20H
|
YTF1140P-SSC-20
|
100M雙纖單模20KM
|
|
YTF1140-SSC-25
|
YTF1140-SSC-25
|
YTF1140-SSC-25H
|
YTF1140P-SSC-25
|
100M雙纖單模25KM
|
|
YTF1140-SSC-40
|
YTF1140-SSC-40
|
YTF1140-SSC-40H
|
YTF1140P-SSC-40
|
100M雙纖單模40KM
|
|
YTF1140-SSC-60
|
YTF1140-SSC-60
|
YTF1140-SSC-60H
|
YTF1140P-SSC-60
|
100M雙纖單模60KM
|
|
YTF1140-SSC-80
|
YTF1140-SSC-80
|
YTF1140-SSC-80H
|
YTF1140P-SSC-80
|
100M雙纖單模80KM
|
|
YTF1140-SSC-100
|
YTF1140-SSC-100
|
YTF1140-SSC-100H
|
YTF1140P-SSC-100
|
100M雙纖單模100KM
|
|
YTF1140-SSC-120
|
YTF1140-SSC-120
|
YTF1140-SSC-120H
|
YTF1140P-SSC-120
|
100M雙纖單模120KM
|
光模塊參數：
|
發射波長nm
|
850/1310nm
|
1550
|
|
傳輸距離(KM)
|
0.55
|
20
|
40
|
60
|
80
|
100
|
120
|
|
發射光功率dBm
|
≥ -20
|
≥-15
|
≥-8
|
≥-5
|
≥-3
|
≥-1
|
≥-0
|
|
接收靈敏度dBm
|
≤-10
|
≤-25
|
≤-26
|
≤-26
|
≤-27
|
≤-33
|
≤-36
|
|
允許鏈接衰耗dBm
|
7
|
11
|
18
|
18
|
20
|
27
|
30
|
|
光損耗dBm/Km
|
4.0
|
4.0
|
4.0
|
0.25
|
0.25
|
0.25
|
0.25
|
|
光纖速率
|
光口速率 ：100Mbps
|
|
適用光纖
|
單模光纖：8.3/125，8.7/125，9/125 or 10/125μm；多模光纖：50/125μm
|
技術參數：
電口特性:
標準:
IEEE 802.3u/ab/z 1000Base-T/SX/LX/ZX
接口:
雙絞線: RJ45
光纖: 默認SC光口，(可定制LC，FC，ST)
傳輸速率：
電口傳輸速率: 1000Mbps
光口傳輸速率: 1000Mbps
雙工方式: 電口全雙工或半雙工，SFP全雙工
MAC地址表：1024自動更新
流量控制：全雙工：IEEE802.3x; 半雙工：背壓流量控制
雙絞線: 5E類，6類
光纖:
多模: 50/125，62.5/125μm
單模: 8/125，8.7/125，9/125，10/125μm
電源:
輸入：交流220V(170-260V)，50Hz或直流48V
輸出：DC5V/1A
環境：
工作環境溫度: －20 ～ 70℃
存儲環境溫度: -30 ～ 80℃
濕度: 5% ～ 90%
濕度: 5% ～ 90%
結構：
體積：26mm(H)* 160mm(W)* 95mm(D)
