轉換器(E1/以太網)簡介
廣州郵通系列協議轉換器(也稱為接口轉換器),可將IEEE802.3協議的以太網或V.35數據接口同標準G.703協 議的2M接口之間進行相互轉換。
我公司生產的接口轉換器現已經在電信、聯通、移動、廣電系統中應用;深獲廣大用戶的好評。接口轉換器產品系列豐富:有V.35/E1、以太網/E1、V.35/以太網、以太網/4*E1,以太網/8*E1,以太網/16*E1,以及各種配套的接口轉換器機架等,可滿足廣大用戶的實際需求進行選擇。

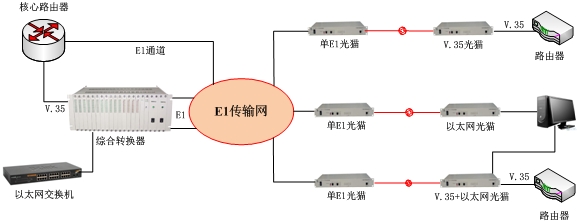

轉換器(E1/以太網)方案圖
產品簡介
YT-X10R型卡式協議轉換器是以太包到TDM碼流的反向復用設備,使以太數據通過E1傳輸網而實現用戶的數據接入;使以太數據能在多個E1中傳輸,突破單個E1的帶寬限制,可以非常方便的利用公眾網中現有的豐富的E1資源,快速組建寬帶IP數據網。
YT-X10R對E1通道無任何特殊要求,并且能對E1自動容錯,即使部分E1通道出現故障,設備僅降低數據吞吐率,而不會中斷數據的傳送。秉承模塊化設計,配置靈活,維護簡單,提供完善的設備管理功能,還提供集中式設備。
YT-X10R廣泛應用于企業、院校、網吧的寬帶接入,及WLAN的互聯等,可完全替代原有的E1/10Base-Tx轉換器功能。
YT-X10R設備采用優化的延時設計,特別適合H.323高清晰會議電視系統;同時,具備對E1鏈路進行在線誤碼監視功能和自動檢測E1鏈路環回狀態功能。
以上設備均提供集中式機框結構,統一網管,方便組網。
產品特點
◆ 采用大規模芯片,電路簡單,功耗低,可靠性高;
◆ 提供2個10/100M Base-T端口,支持10/100M 全雙工、半雙工,并支持自動協商機制;
◆ 提供5路E1的靈活配置,E1接口阻抗為75Ω或120Ω;
◆ 對E1通道無延時要求;
◆ 對E1鏈路進行在線誤碼監視,可選擇當線路誤碼高于10-6時,使能或禁止自動關閉鏈路,出廠默認設置為 使能;
◆ 自動檢測E1鏈路環回狀態,并關斷該鏈路,防止網絡堵塞;
◆ 支持802.1p優先級功能;
◆ 支持基于802.3x的流量控制功能;
◆ 支持VLAN以太幀透明傳輸;
◆ 提供一個管理接口,可以靈活設置設備的功能;
◆ 具有完整的告警及狀態指示;
◆ 適應多種電源環境。

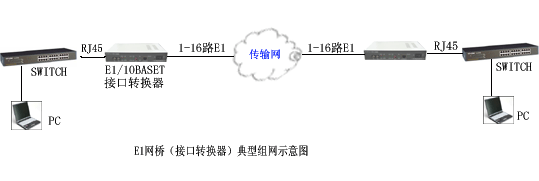

產品應用圖
技術參數
E1接口電氣特性
接口數據:5個E1接口
標稱速率:2048Kbps,容差±50ppm;
接口碼型:HDB3;
接口阻抗:75歐姆(非平衡)或120歐姆(平衡);
數字接口電氣特性:符合ITU-T G.703建議
抖動轉移特性:符合ITU-T G.823建議
輸入抖動容限:符合ITU-T G.823建議
輸出抖動:符合ITU-T G.823建議
電平:±2.37V±10%或±3.00V±10%
接口連接器為:RJ45或BNC同軸
以太網接口
接口數據:2個以太網接口
速率:10M/100M,全雙工,半雙工完全自適應
實際傳輸帶寬:16M
協議: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
MAC地址表:可以學習1024個MAC地址
以太網總緩存:64MBits SDRAM
物理接口:RJ45座,支持AUTO-MDIX(交叉線直通線自適應
管理接口及擴展串口特性
接口方式: RS-232
接口電平:RS-232電平
接口連接器:RJ-45
管理口波特率:57600bit/s
擴展串口最大波特率:19200bit/s
工作環境
環境溫度:0℃~45℃
相對濕度:≤90%(35℃時)
大氣壓力:86~106Kpa
供電條件
直流供電電壓:-48VDC,容差范圍 -36V~-72V
供電電源紋波:≤240mVp-p
直流+24V、-24V、±24V機種:+24 V±15%、-24 V±15%
交流供電電壓:220VAC±20%,50HZ
功耗:≤ 10W
