YT-X01R 卡式接口轉換器 E1/V.35

產品型號：YT-X01R
產品特性：設備提供1路n×64K V.35接口（n = 1-32）
產品功能：提供1個管理接口，可實現集中監控，成幀時可管理、控制遠端，并支持系統升級
產品規格：傳輸通道：E1接口
在線訂購

轉換器（E1/V.35）

轉換器（E1/V.35）簡介

YT-X01型E1/V.35接口轉換器（接口轉換器）是一種通過E1傳輸信道進行V.35信號的互連的設備，它可以實現多種速率的V.35信號與E1通道之間的轉換。
　　YT-X01型E1/V.35接口轉換器支持成幀與非成幀方式的E1接口；成幀方式的E1 接口支持 N×64Kb/s（N=1-31）的V.35速率，非成幀方式的E1接口支持的V.35速率有2048Kb/s。

轉換器（E1/V.35）方案圖

產品簡介

YT-X01R型E1/V.35卡式接口轉換器是一種通過E1傳輸信道進行V.35信號的互連的設備，它可以實現多種速率的V.35信號與E1通道之間的轉換。
　　YT-X01R型E1/V.35卡式接口轉換器支持成幀與非成幀方式的E1接口；成幀方式的E1 接口支持 N×64Kb/s（N=1-31）的V.35速率，非成幀方式的E1接口支持的V.35速率有2048Kb/s。

產品特點

　　◆設備提供1路n×64K V.35接口（n = 1-32）；
　　◆提供1個E1數字口，阻抗75Ω/120Ω；
　　◆提供1個管理接口，可實現集中監控，成幀時可管理、控制遠端，并支持系統升級；
　　◆V.35接口提供7種時鐘模式（DCE：本地、恢復、外部輸入；DTE：發RC收TC、發RC收RC、發TC收TC、發TC收RC),適應目前市場上
所有V.35接口時鐘模式要求；
　　◆V.35的接口時鐘模式、相位、時隙選擇功能可通過網管軟件或撥碼設置；
　　◆提供1組用于本端、遠端設備維護測試控制開關；
　　◆采用大規模芯片，電路簡單，功耗低，可靠性高；
　　◆適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC；
　　◆體積小，重量輕，工作穩定可靠，安裝方便。

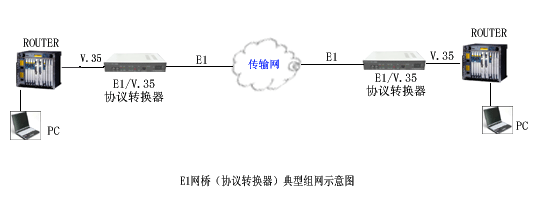

產品應用圖

技術參數

　E1接口電氣特性
　　標稱速率：2048Kbps，容差±50ppm；
　　接口碼型：HDB3；
　　接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
　　數字接口電氣特性：符合ITU-T G.703建議
　　抖動轉移特性：符合ITU-T G.823建議
　　輸入抖動容限：符合ITU-T G.823建議
　　輸出抖動：符合ITU-T G.823建議
　　電平：±2.37V±10%或±3.00V±10%
　　接口連接器為：RJ45或BNC同軸
　V.35接口電氣特性
　　接口速率：無流量控制
　　接口連接器：DB25孔座
　　工作方式：DCE、DTE可選
　管理接口及擴展串口特性
　　接口方式: RS-232
　　接口電平：RS-232電平
　　接口連接器：RJ-45
　　管理口波特率：57600bit/s
　　擴展串口最大波特率：19200bit/s
　工作環境
　　環境溫度：0℃~45℃
　　相對濕度：≤90%（35℃時）
　　大氣壓力：86~106Kpa
　供電條件
　　直流供電電壓：-48VDC，容差范圍 -36V~-72V
　　供電電源紋波：≤240mVp-p
　　直流+24V、-24V、±24V機種：+24 V±15％、-24 V±15％
　　交流供電電壓：220VAC±20%，50HZ
　　功耗：≤ 10W
　外形尺寸
　　與專用機架YTJJ-16配合使用
