HD-SDI光端機

   SDI光端機產品最早為廣電行業客戶開發使用，應用于電視臺演播廳，大運會直播現場，后來延伸至1080P高清監控領域，可帶反向控制數據；速率是1.485G（也稱1.5G，對應SMPTE-292M標準，支持720P）和2.97G （也稱3G，對應SMPTE-424M標準，支持FULL HD全高清1080P-60HZ）。SDI光端機的應用領域有較高的畫面質量要求，應采用SDI光端機專用VIDIO模塊，才能保證高清圖像傳輸過程中無閃屏、黑屏藍屏等現象。
    廣州郵通是SDI光端機最早的生產廠家之一，我公司自主研發生產的SDI系列光端機通過Pathological（極度惡劣環境）測試，此系列SDI數字視頻光纖傳輸系統，支持新的1080P 3Gbps HD-SDI格式，可以在單模或多模光纖上長距離、無失真的傳輸1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行數字視頻信號。由于采用了先進的數字光纖傳輸技術，在Mini-3GHD系統中用戶可不作任何調整，設計簡易，工作安全可靠。如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸的是不壓縮的數字分量視頻信號以及數字音頻信號。該SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足DVB回傳和制作，現場制作 ,新聞采集 ，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸等業務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等數字電視格式的信號，滿足工業級產品的要求。

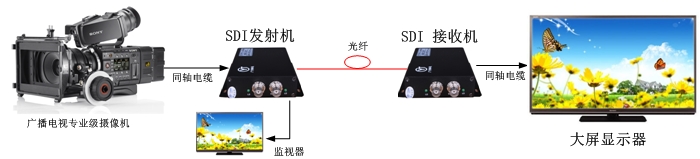

    SDI光端機典型應用動物拍攝；現場直播光纖傳輸；電視臺遠程演播室；新聞采集；軍事或公安指揮與控制

   SDI光端機產品最早為廣電行業客戶開發使用，應用于電視臺演播廳，大運會直播現場，后來延伸至1080P高清監控領域，可帶反向控制數據；速率是1.485G（也稱1.5G，對應SMPTE-292M標準，支持720P）和2.97G （也稱3G，對應SMPTE-424M標準，支持FULL HD全高清1080P-60HZ）。SDI光端機的應用領域有較高的畫面質量要求，應采用SDI光端機專用VIDIO模塊，才能保證高清圖像傳輸過程中無閃屏、黑屏藍屏等現象。
    廣州郵通是SDI光端機最早的生產廠家之一，我公司自主研發生產的SDI系列光端機通過Pathological（極度惡劣環境）測試，此系列SDI數字視頻光纖傳輸系統，支持新的1080P 3Gbps HD-SDI格式，可以在單模或多模光纖上長距離、無失真的傳輸1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行數字視頻信號。由于采用了先進的數字光纖傳輸技術，在Mini-3GHD系統中用戶可不作任何調整，設計簡易，工作安全可靠。如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸的是不壓縮的數字分量視頻信號以及數字音頻信號。該SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足DVB回傳和制作，現場制作 ,新聞采集 ，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸等業務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等數字電視格式的信號，滿足工業級產品的要求。
    SDI光端機典型應用動物拍攝；現場直播光纖傳輸；電視臺遠程演播室；新聞采集；軍事或公安指揮與控制

◆ 在單纖上傳1路單向HD-SDI信號；；
◆ 工作范圍從19.4Mb/s 到 1.485Gb/s；
◆ 用于SMPTE 292M (1.485Gb/s) 的時鐘恢復；
◆ 支持所有的SMPTE 292M (1.485Gb/s) 的標準，工作于143Mb/s - 360Mb/s ；
◆ 自動適應SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率
◆ 支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、SMPTE 424M、M2S 和 DVB-ASI (270Mb/s)標準；
◆ 輸出光波長范圍為1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)；
◆ 150m自動電纜均衡，適用所有在 2.97 Gb/s以下的速率(Belden 1694A)；
◆ 內置電纜自動均衡器和時鐘重定時功能；
◆ 國際最專業的串行數字分量視音頻測試儀嚴格測試，可隨機提供詳細測試指標；
◆ 內置電纜自動均衡器和時鐘重定時功能；
◆ 千兆光纖傳輸技術，大容量，易升級；
◆ 光纖WDM、CWDM、DWDM技術；
◆ 單模光纖傳輸；
◆ 無需軟件設置，支持即插即用功能，支持熱插拔；
◆ 內置浪涌和靜電保護，三級防雷設計；
◆ 適用于極高溫和極低溫等工業嚴酷環境；
◆ 全表面貼裝技術；
◆ 工業級設計，可靠性高。

定購指南

序號	名稱	型號	視頻	音頻(路)	數據(路)	以太網(路)
1	SDI光端機	YTHD-SDI-1V1S	1路	0	0	0
2	SDI光端機	YTHD-SDI-1VA	1路	選配	0	0
3	SDI光端機	YTHD-SDI-1VAD	1路	選配	選配	0
4	SDI光端機	YTHD-SDI-1VADE	1路	選配	選配	選配
5	SDI光端機	YTHD-SDI-2V1S	2路	0	0	0
6	SDI光端機	YTHD-SDI-2VA	2路	選配	0	0
7	SDI光端機	YTHD-SDI-2VAD	2路	選配	選配	0
8	SDI光端機	YTHD-SDI-2VADE	2路	選配	選配	選配
9	SDI光端機	YTHD-SDI-4V1S	4路	0	0	0
10	SDI光端機	YTHD-SDI-4VA	4路	選配	0	0
11	SDI光端機	YTHD-SDI-4VAD	4路	選配	選配	0
12	SDI光端機	YTHD-SDI-4VADE	4路	選配	選配	選配
13	SDI光端機	YTHD-SDI-8V1S	8路	0	0	0
14	SDI光端機	YTHD-SDI-8VA	8路	選配	0	0
15	SDI光端機	YTHD-SDI-8VAD	8路	選配	選配	0
16	SDI光端機	YTHD-SDI-8VADE	8路	選配	選配	選配
17	SDI光端機	YTHD-SDI-16V1S	16路	0	0	0
18	SDI光端機	YTHD-SDI-16VA	16路	選配	0	0
19	SDI光端機	YTHD-SDI-16VAD	16路	選配	選配	0
20	SDI光端機	YTHD-SDI-16VADE	16路	選配	選配	選配

視頻信號輸入
  串行電視 BNC 輸入
  電視信號標準：SMPTE292M,259M,297M,305M,310M, M2S, DVB- SI(270Mb/s),DVB-SSI和其它的Telecom/Datacom速率（19.4Mb/s - 2.97Gb/s）
  反射損耗：>15DB
  均衡：0-100m @ 2.97Gb/s
  連接器：75Ω  BNC
視頻信號輸出
  (EO/OE)與輸入同
  信號電平:800mV 標稱
  上升/下降時間:200ps 標稱
  過沖:< 10% 振幅
  反射損耗:> 15dB
  抖動:< 0.2UI
  連接器:75Ω BNC
光纖參數
  物理接口:FC/PC
  波長:1310nm/1550nm，可選CWDM波長
  光纖類型:單模10-80KM,多模500M-2KM
  最大鏈路損耗:12dB（更大可選）
  輸出光功率:–5 ~ –10dBm
  接收靈敏度:-18dBm
  連接器: FC/PC (SC 可選)
以太網（選配項）
  速率：10/100Mbps
  RJ45 端口：UTP-100-歐姆 5類線或超5類線
  標準：IEEE802.3u, IEEE802.3x
數據（可選）
  物理接口:4PIN鳳凰端子
  數據格式: RS-232, RS-422, RS-485 （全/半雙工）和支持NRZ, RZI和曼碼
  數據方向:正向/雙向
  傳輸速率:300~115200bps
  工作模式:RS-485/232/422  全/半雙工
音頻（選配項）
  信號類型:非平衡立體聲
  音頻方向：正向/反向
  物理接口:4PIN鳳凰端子，卡儂頭XLR，蓮花頭RCA和BNC可選
  輸入輸出電平：2Vp-p
  總諧波失真：≤0.01%
  帶寬：20~20KHz
  音頻編碼：24bit
  輸入/輸出阻抗：600Ω or 100KΩ
  加權信噪比：≥90dB
電源特性
  獨立式結構
  輸入電壓：推薦使用:DC 12V/2A
  單臺功耗：5W
  過壓保護：提供
  1U機架式結構
  每個1U機架可以安裝4臺設備
  輸入電壓：AC220V
  3U機架式結構
  每個4U機架可以安裝13臺設備
  輸入電壓：AC220V
環境特性
  操作溫度：-40 ～ 75 ℃
  存儲溫度：-40 ～ 85 ℃
  大氣氣壓：70 ～ 105 Kpa
  相對濕度：5% ～ 95% （無凝露）
機體特性
  獨立式外殼：金屬鋁合金
  外殼尺寸：210*187*29（mm）
  顏色：機器黑
  重量：200g
防護級別
  脈沖群抗擾度：2KV 執行標準:IEC61000-4-4
  整機靜電防護：
  1a 接觸放電 3級
  1b 空氣放電 3級
  執行標準：IEC61000-4-2
可靠性
  平均故障間隔時間(MTBF)：>30000小時
