SDI光端機簡介
SDI光端機產品最早為廣電行業客戶開發使用，應用于電視臺演播廳，大運會直播現場，后來延伸至1080P高清監控領域，可帶反向控制數據；速率是1.485G（也稱1.5G，對應SMPTE-292M標準，支持720P）和2.97G （也稱3G，對應SMPTE-424M標準，支持FULL HD全高清1080P-60HZ）。SDI光端機的應用領域有較高的畫面質量要求，應采用SDI光端機專用VIDIO模塊，才能保證高清圖像傳輸過程中無閃屏、黑屏藍屏等現象。
廣州郵通是SDI光端機最早的生產廠家之一，我公司自主研發生產的SDI系列光端機通過Pathological（極度惡劣環境）測試，此系列SDI數字視頻光纖傳輸系統，支持新的1080P 3Gbps HD-SDI格式，可以在單模或多模光纖上長距離、無失真的傳輸1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行數字視頻信號。由于采用了先進的數字光纖傳輸技術，在Mini-3GHD系統中用戶可不作任何調整，設計簡易，工作安全可靠。如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸的是不壓縮的數字分量視頻信號以及數字音頻信號。該SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足DVB回傳和制作，現場制作 ,新聞采集 ，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸等業務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等數字電視格式的信號，滿足工業級產品的要求。
SDI光端機典型應用動物拍攝；現場直播光纖傳輸；電視臺遠程演播室；新聞采集；軍事或公安指揮與控制

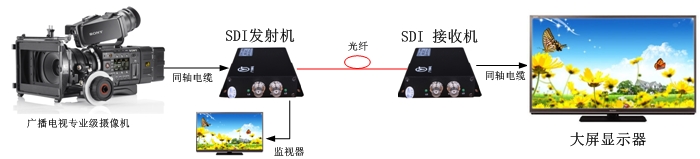

SDI光端機方案圖
產品簡介
SDI光端機產品最早為廣電行業客戶開發使用，應用于電視臺演播廳，大運會直播現場，后來延伸至1080P高清監控領域，可帶反向控制數據；速率是1.485G（也稱1.5G，對應SMPTE-292M標準，支持720P）和2.97G （也稱3G，對應SMPTE-424M標準，支持FULL HD全高清1080P-60HZ）。SDI光端機的應用領域有較高的畫面質量要求，應采用SDI光端機專用VIDIO模塊，才能保證高清圖像傳輸過程中無閃屏、黑屏藍屏等現象。
廣州郵通是SDI光端機最早的生產廠家之一，我公司自主研發生產的SDI系列光端機通過Pathological（極度惡劣環境）測試，此系列SDI數字視頻光纖傳輸系統，支持新的1080P 3Gbps HD-SDI格式，可以在單模或多模光纖上長距離、無失真的傳輸1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行數字視頻信號。由于采用了先進的數字光纖傳輸技術，在Mini-3GHD系統中用戶可不作任何調整，設計簡易，工作安全可靠。如今的數字演播室都采用基于串行數字接口（SDI）的傳輸系統，SDI數字視頻系統傳輸的是不壓縮的數字分量視頻信號以及數字音頻信號。該SDI光端機設計和生產是適合于電視行業的高可靠、高性能的串行數字光傳輸設備，滿足DVB回傳和制作，現場制作 ,新聞采集 ，現場直播信號傳輸，遠程演播室，通用數字視頻傳輸業務，電信信號傳輸等業務需求。信號格式從19.4Mbps到2.97Gbps，系統支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等數字電視格式的信號，滿足工業級產品的要求。
SDI光端機典型應用動物拍攝；現場直播光纖傳輸；電視臺遠程演播室；新聞采集；軍事或公安指揮與控制
產品特點
◆ 全數字、無壓縮、高清光纖傳輸；
◆ 支持1路3G/HD/SD-SDI串行數字視頻、1路音頻行傳輸；
◆ 支持3G/HD/SD-SDI多種串行數字視頻信號；
◆ 支持速率143Mbps～2.97Gbps；
◆ 兼容SMPTE 259M、292M、344M、424M、ITU 串行數字視頻標準；
◆ 內置電纜自動均衡器和時鐘重定時功能；
◆ 國際最專業的串行數字分量視音頻測試儀嚴格測試，可隨機提供詳細測試指標；
◆ 內置電纜自動均衡器和時鐘重定時功能；
◆ 千兆光纖傳輸技術，大容量，易升級；
◆ 光纖WDM、CWDM、DWDM技術；
◆ 單模光纖傳輸；
◆ 無需軟件設置，支持即插即用功能，支持熱插拔；
◆ 內置浪涌和靜電保護，三級防雷設計；
◆ 適用于極高溫和極低溫等工業嚴酷環境；
◆ 全表面貼裝技術；
◆ 工業級設計，可靠性高。
產品應用圖
技術參數
信號格式：SMPTE 424M, SMPTE 292M, SMPTE 259M
數據速率：270Mbit/s - 1.48Gbit/s - 3Gbit/s
電纜均衡：Automatic cable EQ (Belden 1694A cable)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
SDI接口：BNC 75 Ohm
光纖接口：LC/PC （高清SDI光端機專用VIDIO SFP光模塊）
發射機輸入通道數：1
發射機環輸出通道數：1
發射機輸出光波長：標配1310 nm（可選1550 nm、符合CWDM傳輸波長）
發射機輸出光功率：-9~-3dBm（可選0±3dBm）
接收機輸出通道數：2
接收機光靈敏度：-18dBm～0 dBm
供電電源：DC 5 V
功耗：
發射機: 1.8W
接收機: 1.5W
工作溫度：-20°C to 70°C
存儲溫度：-40°C to 85°C
工作濕度：0 ~ 95% (無冷凝)
重量：210g 一對 （帶電源440g一對）
外殼材質：鋁合金
