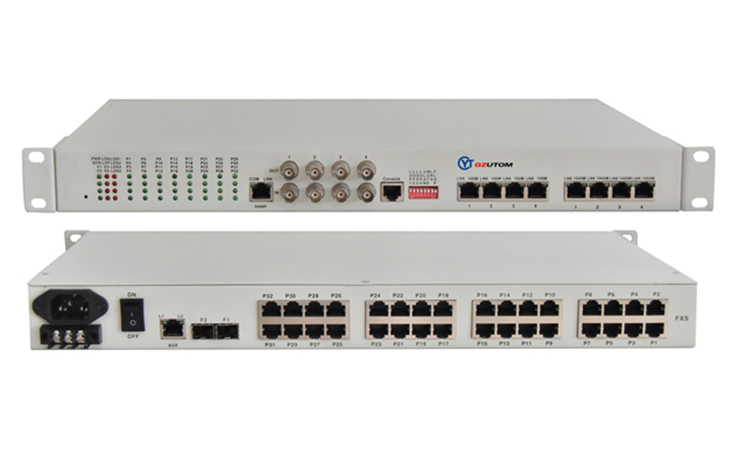

YT-OMUX32G 8*E1+4*GE+32路電話 綜合光端機

一：概述

 8E1-4GE-32P綜合業務光接入設備是我公司采用自主知識產權的大規模集成電路，應用時分復用技術，將以太網信號和E1信號混合編碼后在一對光纖上傳輸。實現千兆以太網、E1接口、普通電話、熱線電話、磁石電話、RS232/RS485/RS422數據業務、二/四音頻等混合傳輸，傳輸通道為光傳輸通道。該機采用19英寸、1U機框設計，集成度高，體積小，功耗低，工作可靠，安裝使用方便。

二：主要功能與特點

提供1個光接口（光口速率1.25G）；

提供4路10/100/1000M自適應以太網口，支持邏輯隔離，全雙工/半雙工自適應；

提供8路E1業務口 ，全數字時鐘恢復和平滑鎖相技術；

提供8個業務槽位（每卡提供四路業務）；

用戶接口可插普通電話、磁石電話、熱線電話、RS232/RS422/RS485數據業務、二/四線音頻接口、以太網業務；

電源為DC-48V,，AC 220V等；

提供完善的本端/對端告警監控；

無中繼傳輸距離大于20公里，最大120公里

三：技術指標

 光接口（1.25G）

波    長：1310nm（標準機型）或1550nm

發送功率：≥－12dBm

接收靈敏度：≤－30dBm(BER≤10^-11)

接口方式：FC或SC

傳輸方式：雙纖或單纖

E1接口

設備有8路E1接口，符合G.703建議

速率：2048Kb/s  ±50ppm

碼型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖動：符合G.742  G.823建議

輸入口允許衰減： 0～6dB

以太網接口

支持線速10Base-T/100Base-T/1000Base-T,全雙工/半雙工 自適應

符合IEEE802.3/IEEE802.3u標準

使用標準RJ45插頭

數據接口（包含RS232、RS485、RS422接口）

數據接口速率為300--19.2Kbit/s波特率自適應，DCE方式

話路接口及信令

交換側

摘機阻抗： < 500Ω

掛機阻抗： > 10KΩ

用戶側

環路阻抗：≤2000Ω（包括話機）

空閑電路電壓： ≤ 50V

環路電流：25mA

摘機門限：8mA

極性反轉時延：   < 50ms

撥號：             脈沖撥號單脈沖失真< 5ms

帶內音頻撥號總失真滿足話音接口特性

摘機時延： < 100ms

鈴流：

遠端(FXS)鈴流發生器

頻率：25 Hz±3 Hz

幅度：75V±5Vrms

鈴流時延：<  50ms

輸出總功率： ≤ 10W（以機箱為單位）

局端(FXO)鈴流檢測

幅度范圍： 最小38Vrms

話音接口

阻抗：600Ω或三元件復式阻抗

音頻范圍：300-3400 Hz

編碼律：CCITT建議G.711  A律

二/四線音頻接口

二線接口電平：二線發 0dBr    二線收  -3.5dBr

四線接口電平：四線發 0dBr    四線收  0dBr

回損：300-600 Hz > 12dB   600-3400 Hz > 15dB

頻率響應：300-3400 Hz （+0.5，-0.5dB）

空噪： ≤-65dBm0p

增益： -45 dBm0——+3 dBm0（+0.5，-0.5dB）

總信噪比：符合ITU G.713樣板如圖所示

模擬（四線至四線或二線至二線）信道的信號/總失真與輸入電平的關系

二/四線接口規范：

壓縮率：ITU G.711中A律

阻抗：平衡600Ω

音頻范圍: 300Hz―3400Hz

回波損耗：不低于18Db

功耗

整機功耗      ＜35W

工作環境

工作溫度： 0～45℃

相對濕度： ≤95%（25℃時）

大氣壓力：   70～106Kpa
