單/多模光纖中繼器簡介
YTFSM系列光纖單多模光纖轉換器可以實現不同模式光纖之間的交叉連接，光信號的再生和傳輸距離的延伸。可為寬帶專網、光纖城域寬帶網的信息傳輸提供高性能的硬件支持。廣泛應用于包括PABX，Ethernet，Token Ring，FDDI，ATM&SONET（OC1&OC3）的局域網和電信系統中多模與單模光纖模式之間的轉換， 通過設備本身提供的狀態指示燈，用戶可實時監測設備當前的工作狀態。

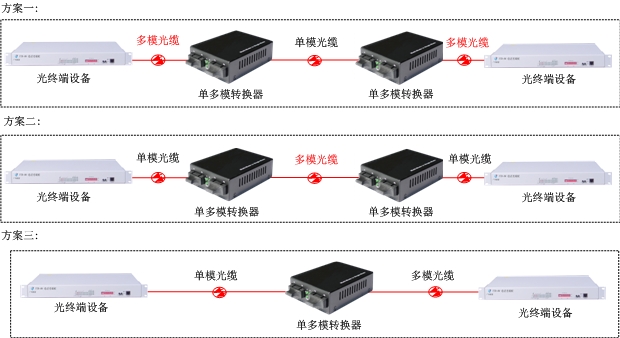

單/多模光纖中繼器方案圖
產品簡介
YTFZJ系列光纖信號中繼器主要實現光信號在單模光纖與單模光纖、多模與多模光纖等介質之間的透明傳輸，光信號在850nm、1310nm、1550nm的單模光纖上可以傳輸到距離0.2到120公里及以上，支持100M、155M、622M和1000M級光帶寬。廣泛應用在局域網、廣域網的互聯及數據通信領域，可以是單/多模雙芯傳輸使用，也可以是單模單芯傳輸使用（單芯傳輸最大100公里）。
產品特點
◆ 提供2路光接口
◆ 光口默認SC,可定做FC或ST口。
◆ 功耗：不大于5W/系統
◆ 工作溫度：0℃～50℃
◆ 工作溫度：-40℃～80℃（工業級）
◆ 相對濕度：≤90%（25℃）
◆ 適應多種電源環境。
◆ 以太網接口為RJ45。
◆ 網管型的可統一網管
產品應用圖
技術參數
光接口
接口數量 ：2路光口
光接口標準：1芯或2芯光纖，SC/ST/FC可選(默認SC接口)
光波長 ：多模850或1310，單模1310/1550nm(可根據不同要求訂制)
光功率 ：0～18(dBm)
接收靈敏度：<-37(dBm)
光口速率 ：100Mbps、155Mbps、622Mbps、1000Mbps
單模光纖 ：8.3/125，8.7/125，9/125 or 10/125μm，100公里
工作環境
工作環境溫度：0 ～ 50 ℃；
工作環境溫度：-20℃～60℃(工業級)
儲存環境溫度：- 40 ～ 70 ℃；
環境濕度 ：5%－90%
電磁干擾標準：FCC Part 15 Class A，CE
供電條件
電源：有外置、內置電源兩種類型：AC100~265V ; DC5V,1A 開關電源；
外形尺寸
電源外置式 70 × 26 × 93mm ；內置式 120 × 30 × 140mm 。
>>>訂購指南（型號及規格）
|
名稱
|
型號
|
描述
|
|
100M光纖中繼器
|
YTFZJ01-20
|
雙纖單模，1310nm/1310nm, 20km
|
|
YTFZJ01-40
|
雙纖單模，1310nm/1310nm, 40km
|
|
YTFZJ01-60
|
雙纖單模，1310nm/1310nm, 60km
|
|
YTFZJ01-80
|
雙纖單模，1310nm/1550nm, 80km
|
|
YTFZJ01-100
|
雙纖單模，1310nm/1550nm, 100km
|
|
YTFZJ01-120
|
雙纖單模，1310nm/1550nm, 120km
|
|
155M光纖中繼器
|
YTFZJ02-20
|
雙纖單模，1310nm/1310nm, 20km
|
|
YTFZJ02-40
|
雙纖單模，1310nm/1310nm, 40km
|
|
YTFZJ02-60
|
雙纖單模，1310nm/1310nm, 60km
|
|
YTFZJ02-80
|
雙纖單模，1310nm/1550nm, 80km
|
|
YTFZJ02-100
|
雙纖單模，1310nm/1550nm, 100km
|
|
YTFZJ02-120
|
雙纖單模，1310nm/1550nm, 120km
|
|
622M光纖中繼器
|
YTFZJ03-20
|
雙纖單模，1310nm/1310nm, 20km
|
|
YTFZJ03-40
|
雙纖單模，1310nm/1310nm, 40km
|
|
YTFZJ03-60
|
雙纖單模，1310nm/1310nm, 60km
|
|
YTFZJ03-80
|
雙纖單模，1310nm/1550nm, 80km
|
|
YTFZJ03-100
|
雙纖單模，1310nm/1550nm, 100km
|
|
YTFZJ03-120
|
雙纖單模，1310nm/1550nm, 120km
|
|
1000M光纖中繼器
|
YTFZJ04-20
|
雙纖單模，1310nm/1310nm, 20km
|
|
YTFZJ04-40
|
雙纖單模，1310nm/1310nm, 40km
|
|
YTFZJ04-60
|
雙纖單模，1310nm/1310nm, 60km
|
|
YTFZJ04-80
|
雙纖單模，1310nm/1550nm, 80km
|
|
YTFZJ04-100
|
雙纖單模，1310nm/1550nm, 100km
|
|
YTFZJ04-120
|
雙纖單模，1310nm/1550nm, 120km
|
