產品簡介
YTS2D1S光纖MODEM是一款能夠向用戶提供RS-232/485/422串口端到端的透明傳輸的光纖調制解調器，無需跳線設置，自動進行切換，且可以自動偵測信號速率，零延時自動轉發。該產品采用光纖傳輸，具有隔離保護、數據保密性好、工作穩定、易于維護等諸多優點，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅，能夠可靠地在惡劣危險的環境中工作。
可廣泛用于各種工業控制、過程控制、交通控制和智能小區等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。
許多企業采用低成本的直接光調制方式實現串口到光纖的轉換，然而由于光色散及信號抖動的存在，信號從電到光而后又從光到電的變化過程中必然存在信號展寬和變窄的可能，因此隨著傳輸距離和速度的變化該方法勢必存在數據出錯的可能。而采用先進的通信編碼及時鐘恢復技術能夠有效的避免該現象的出現，而且傳輸距離更遠。
采用獨特的“零延時自動轉發”技術，增強了接口的抗干擾能力，使接收和發送能夠自動轉發，達到真正的零延時！
自動數據流控（ADDC）
YKS2D1S系列采用嵌入式自動數據流控（ADDC）技術，實行硬件數據流解決方案，不使用握手信號就能自動檢測控制數據方向，從而解決了RS-485數據流向控制限制問題。
YKS2D1S系列能夠進行波特率自動偵測，即使設備的串行信號波特率改變了，轉換器仍然可以實現RS-232或RS-485/422到光的轉換傳輸。
產品特點
◎ 采用先進的通信編碼及時鐘恢復技術實現，確保信號完整性
◎ 支持RS-232/RS-485/RS-422接口(同時只能選其中兩種)
◎ 異步傳輸，碼速率：0～256Kbps
◎ 具有自動偵測信號速率功能
◎ RS-485信號零延時自動轉發
◎ 傳輸距離可定制
◎ 支持DIN-Rail導軌安裝和面板式安裝方式

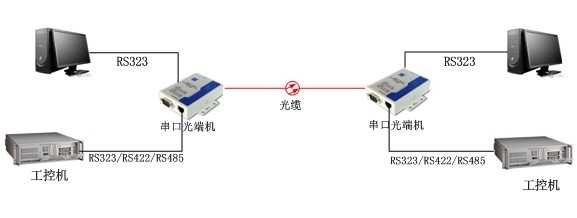

產品應用圖
技術參數
光口指標
光物理接口：可選ST、SC、FC(默認FC)
光口方式 ：單纖
適用光纖 ：單模，多模(默認單模)
光波長 ：850nm、1310nm、1550nm
線路碼型 ：NRZ+擾碼
發送光功率：> -3dB ～ -8dB
接收靈敏度：> -33dBm～- 40dBm
串口指標
接口標準：RS-232, RS-422，RS-485標準
傳輸距離： RS-232口15米，RS-485/422口1200米
接口信號： RS-232、RS-422(全雙工)、RS-485 (2/4 線制)
碼速率 ：0～256Kbps
誤碼率 ：≤ 10-9
環境指標
工作溫度：-25℃到70℃
存儲溫度：-40℃到85℃
濕度 ：相對濕度 5%到95%
外觀指標
長×寬×高：100mm×69mm×22mm
外殼 ：鐵殼（壁掛式設計，支持DIN-rail 導軌安裝）
顏色 ：電腦白
重量 ：260g（內置電源型） 230g（外置電源型）
選購指南
|
名稱
|
型號
|
描述
|
|
多模串口光端機
|
YTS2D1M
|
雙纖多模，RS232/RS422/RS485可選其2種
|
|
單模串口光端機
|
YTS2D1S
|
雙纖單模，RS232/RS422/RS485可選其2種
|
