產品簡介
YTS1D1S/B串口光端機又名光Model(光貓)是一款多功能的RS-485/RS-422接口光纖MODEM，無需跳線設置，自動進行切換，且可以自動偵測信號速率，零延時自動轉發。該產品采用光纖傳輸，具有隔離保護、數據保密性好、工作穩定、易于維護等諸多優點，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾等對通信設備的威脅，能夠可靠地在惡劣危險的環境中工作。
采用先進的通信編碼及時鐘恢復技術實現許多企業采用低成本的直接光調制方式實現串口到光纖的轉換，然而由于光色散及信號抖動的存在，信號從電到光而后又從光到電的變化過程中必然存在信號展寬和變窄的可能，因此隨著傳輸距離和速度的變化該方法勢必存在數據出錯的可能。而采用先進的通信編碼及時鐘恢復技術能夠有效的避免該現象的出現，而且傳輸距離更遠。
零延時自動轉發
采用獨特的“零延時自動轉發”技術，增強了接口的抗干擾能力，使接收和發送能夠自動轉發，達到真正的零延時！
自動數據流控（ADDC）
YTS1D1S/B光貓采用嵌入式自動數據流控（ADDC）技術，實行硬件數據流解決方案，不使用握手信號就能自動檢測控制數據方向，從而解決了RS-485數據流向控制限制問題。
自動偵測串口速率
YTS1D1S/B光貓能夠進行波特率自動偵測，即使設備的串行信號波特率改變了，轉換器仍然可以實現RS-232或RS-485/422到光的轉換傳輸。
產品特點
◎ 提供1路RS-485或RS-422接口
◎ 工業級，提供1500W浪涌保護，15KV靜電保護
◎ 零延時自動轉發
◎ 異步傳輸，點對多點運用，RS485/422接口與光纖轉換
◎ 自動偵測串口速率、判別和控制數據傳輸方向
◎ 最大通信速率500Kbps
◎ 5VDC電壓輸入,亦可訂制220vAC
◎ 多模可選ST/SC/FC接口，單模采用FC/SC/ST接口
◎ 工作波長：850nm（多模），1310nm（單模）
◎ 多模通信達到2公里，單模達到20公里
◎ RS-485/422支持32點輪詢（可定制128點）
◎ 內外置電源可選

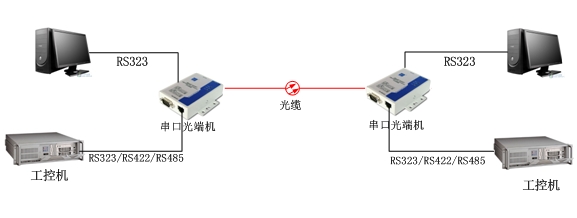

產品應用圖
技術參數
光口指標
光物理接口：可選ST、SC、FC(默認FC)
光口方式：單纖雙纖(默認雙纖)
適用光纖：單模，多模(默認單模)
光波長：850nm、1310nm、1550nm
線路碼型：NRZ+擾碼
發送光功率：> -3dB ～ -8dB
接收靈敏度：> -33dBm～- 40dBm
串口指標
標準符合：EIA RS-485，RS-422標準
RS-485信號：D+,D-,GND
RS-422信號：R+,R-,T+,T-,GND
波特率：0-120Kbps,自動偵測信號速率
傳輸距離： RS-485/422口1200米
負載能力
RS-485/422口支持32個節點(可定制128點)
方向控制：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
接口保護
600W浪涌保護、1500V靜電保護
環境指標
工作溫度：-25℃到70℃
存儲溫度：-40℃到85℃
濕度：相對濕度 5%到95%
電源指標
輸入電源：支持110V-220V交/直流寬電源輸入
功耗：2W
外觀指標
長×寬×高：100mm×69mm×22mm
外殼：鐵殼
顏色：電腦白
重量：230g
選購指南
|
名稱
|
型號
|
描述
|
|
單模串口光端機
|
YTS1D1M/B
|
多模，配置1路RS485數據
|
|
單模串口光端機
|
YTS1D1S/B
|
單模，配置1路RS485數據
|
|
單模串口光端機
|
YTS1D1M/C
|
多模，配置1路RS422數據
|
|
單模串口光端機
|
YTS1D1S/C
|
單模，配置1路RS422數據
|
