24路千兆電口+4千兆SFP光口／4千兆電口 YTW240404GN 光纖交換機

產品概述

YTW240404GN系列工業級 24+4千兆光電復用交換機是新一代多業務接入型網管千兆冗余以太網交換機，具有集成度高，功能豐富，簡單方便等特點，代表行業內最高水平。含有24路千兆電口和4路千兆光電復用口，特別適用于視頻傳輸等數據流較大的場合。支持豐富的工業交換機應用所需的二層管理協議，支持 ITU G.8032 冗余環網協議， 自愈時間<20ms，保障了網絡的實時性和穩定性。交換機是采用成熟的技術和開放的網絡標準，適應低溫高溫，抗電磁干擾強，防鹽霧，抗震防抖，滿足工業現場的嚴苛工作環境要求，為工業物聯網提供高效、可靠、快捷的解決方案。

功能特性

?  全鋁合金外殼，良好散熱特性，金氧極氧化工藝，IP40防護等級；

?  可支持 24 路千兆電口和 4 路千兆光電 COMBO 接口；

?  每個電口或光口都支持標準的 ERPS 環網協議，自愈時間小于 20ms ；

?  支持端口帶寬限制、端口流量控制、廣播風暴抑制 ；

?  支持 Web、CLI、Telnet 管理功能 ；

?  掉電告警、環路告警 ；

?  提供 Console 調試 ；

?  可支持做 POE（POE+）設備；

?  管理功能：

u  支持 CLI、WEB、SNMP 管理方式

u  支持基于 ingress/egress 的端口限速，支持半雙工背壓式流控以及 802.3X 全雙工流控

u  支持基于廣播、組播、未知單播的風暴抑制功能

u  支持 IEEE 802.1Q 4K VLAN，支持 QINQ

u  支持端口鏡像，支持 Syslog，支持 Ping 命令等

u  支持 COS、DSCP，8 個隊列，支持 WRR、SP、WFQ 調度模式，策略 QOS

u  支持端口流量統計、在線升級

u  支持 STP/RSTP、MSTP，支持 EAPS、ERPS

u  支持 IGMP Snooping V1/V2/V3，支持 GMRP

u  支持手工聚合，支持靜態/動態 LACP 協議

u  支持一路繼電器告警，支持 RMON 管理，TRAP 告警

u  支持 DHCP Snooping，Option 82，支持 802.1X

u  支持用戶分級管理，支持 ACL 訪問控制列表

u  支持 DDOS，支持基于端口的 MAC 過濾/綁定

?  以太接口帶三級防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs，開路峰值輸出電壓6KV標準；

?  多種電源方式可選：AC220V、DC-48V/DC+24V/ DC+12V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模

技術參數

u  光纖部分

多模光纖:

50/125um 或 62.5/125um，

傳輸距離：       2Km  多模光纖，衰減(3dbm/km )

波長:            850nm

發射功率:       -12dBm (Min) ～ -9dBm (Max)

接收靈敏度:     -28dBm (Min)

鏈路預算:        16dBm

單模光纖:

8/125um 或 9/125um,

傳輸距離:       20Km  單模光纖，衰減(0.35dbm/km ) (實際如需更大距離需定制)

波長:           1310nm（超長距離傳輸時選用1550nm波長）

發射功率:      -9dBm (Min) ～-5dBm (Max)

接收靈敏度:    -27dBm (Min)

鏈路預算:       18dBm

u  以太網接口

支持的協議：IEEE802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3x、IEEE802.1q、IEEE802.1p、IEEE802.1z、IEEE802.1d、IEEE802.1s、IEEE802.1w、IEEE802.1ax、IEEE802.1ak

最大幀長度：10K

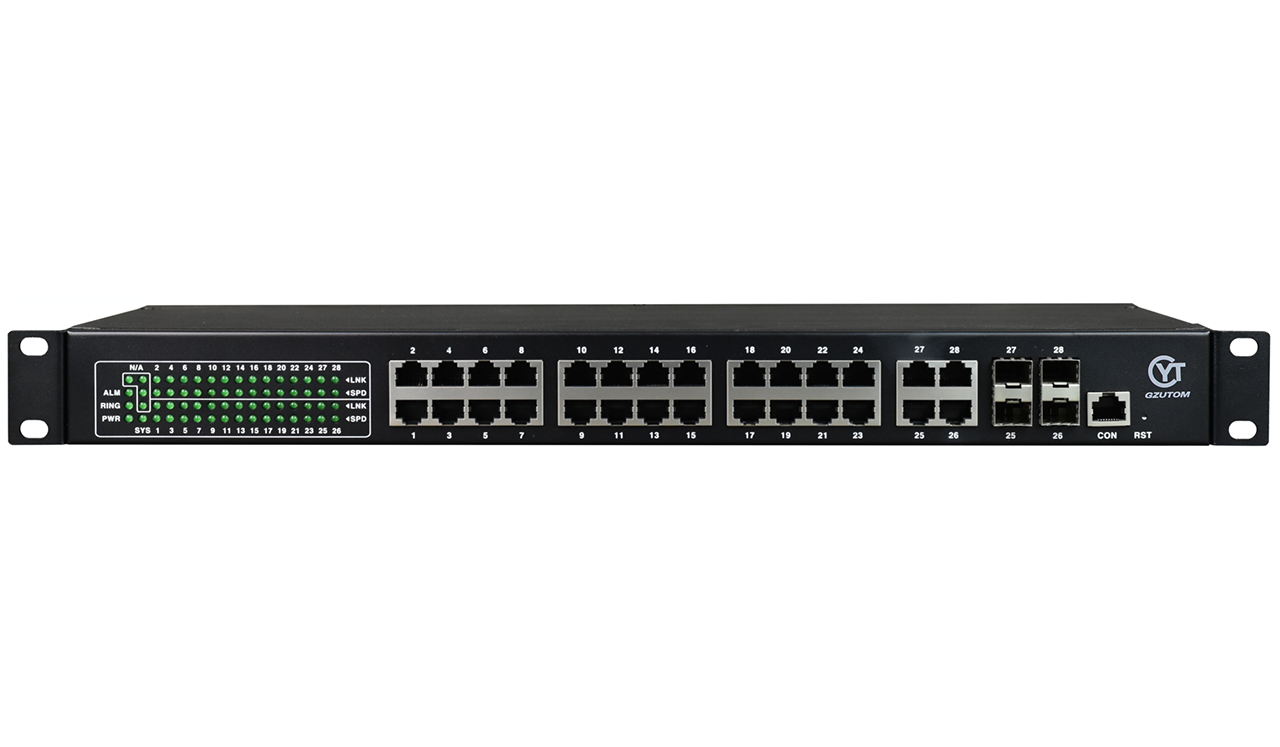

端口數：24個10/100/1000M RJ45電口、4個10/100/1000M 與SFP光電復用口

網絡介質：1000Base-LX：使用長波長激光（1310nm）越過多模式和單模式光纖，多模式光纖的最大距離是550m，單模式是 10-24km。

          1000Base-SX：62.5μm多模光纖的最大傳輸距離為275m，使用50μm多模光纖的最大傳輸距離為550米。

          10Base-T：3類或3類以上UTP；（支持最大傳輸距離200m）

          100Base-TX：5類UTP；（支持最大傳輸距離100m）

          1000Base-T：CAT-5E UTP或6類UTP（支持最大傳輸距離100m）

VLAN地址表：4K

MAC地址表：8K

緩存：4Mbits

背板帶寬：56Gbit

過濾和轉發速率：10Mbps：14880pps

  100Mbps：148800pps

  1000Mbps：1488000pps

u  電氣和機械特性

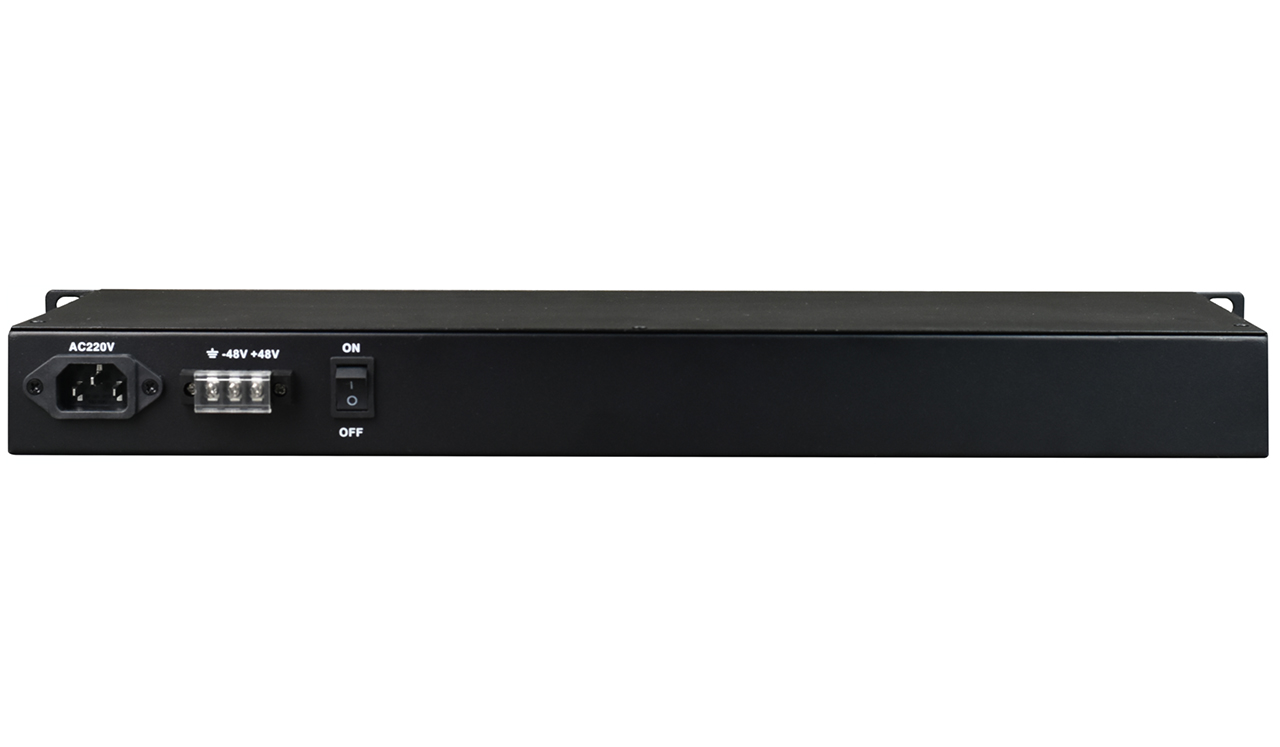

系統電源：      90-264VAC，50-60HZ

功耗：          ≤30W

外觀結構:       (長×寬×高)  485*138*45mm 機架式

u  環境指標

存儲溫度：-40℃～85℃；

存儲濕度0％～90％不凝結

工作溫度： -40℃～85℃；

工作濕度0％～90％不凝結

MTBF：＞100,000小時
