1~4路廣播級AES/EBU數字音頻光端機 YTS1A1S-AES/YTS2TA1S-AES/YTS2A1S-AES/YTS4TA1S-AES
- 產品型號：YTS1A1SH/ YTS2TA1SH/ YTS2A1SH/YTS4TA1SH
- 產品特性：在1芯光纖上傳輸1~8路AES數字廣播級音頻
- 產品功能：音頻接口卡儂頭XLR

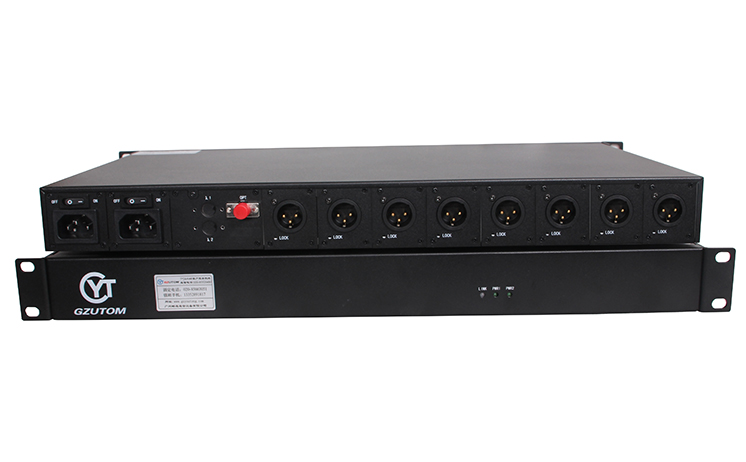

- 產品規格：19英寸1U機架式結構
◆ 整機為單板設計；
◆ 在1芯光纖上傳輸1-8路單/雙向立體聲音頻
◆ 使用FPGA、數字編解碼和時鐘恢復技術，集成度高、穩定性性高。
◆ 音頻接口為XLR卡儂頭平衡接口，音頻供電電源為大功率環形變壓器,+-18V供電，高動態范圍；
◆ AES/EBU采樣頻率48K；
◆ 使用先進的數字處理、時鐘恢復、數字編解碼芯片，其性能指標更好。

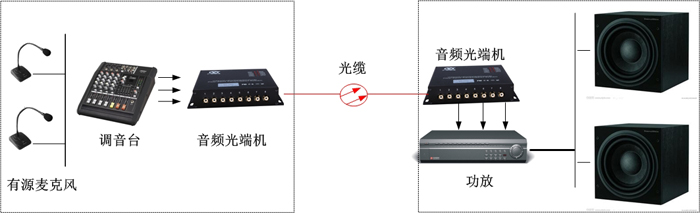

◆ 適用于省、市、縣、鄉級地區組網，實現超長距離傳輸音頻信號源。
◆ 音頻接口三級防雷，達到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；
采購指南
|
序號
|
型號
|
描述
|
序號
|
型號
|
描述
|
|
|
1
|
YTS1A1S-AES
|
1路正向音頻+1路反向音頻
|
3
|
YTS2TA1S-AES
|
2路單向音頻
|
|
|
2
|
YTS2A1S-AES
|
2路正向音頻+2路反向音頻
|
4
|
YTS4TA1S-AES
|
4路單向音頻
|
光學特性
波 長：單模1310nm/1550nm；多模850nm/1310nm
光纖芯數：收發單芯
傳輸長度：單模20公里(默認配置),如果特殊訂貨時要特別說明
接收靈敏度：優于-36dBm（誤碼率<10-11）
路編碼：加擾NRZ碼
線路碼形：1B1H、NRZ碼
發送光功率：2dBm～-14dBm；
動態范圍：全動態范圍
組網：點對點
光纖接口：雙纖FC/單纖SC型(可選定做)；
適用光纖：單模，多模
音頻指標
頻帶寬度：20Hz-20KHz@-0.5dB
輸入輸出接口： 卡儂頭(XLR)
輸入輸出阻抗： 平衡0dBm/110Ω
采樣頻率： 48KHz
信號電平 ： 2-7V（pp）
AES傳輸距離： 250M
工作環境
工作溫度范圍 -40°C to +70°C
貯存溫度：-55 ℃～+85 ℃
相對濕度：0～95% (無冷凝結)
額定供電電壓： AC220V/50Hz
MTBF：≥ 10萬小時
外形尺寸
外形尺寸：483mm*170mm*44.5mm
供電條件
1U機箱功率 24W
2U機箱功率 75W
4U機箱功率 96W
獨立式功率 6W（滿業務負載≤12W）
插卡式功率 6W（滿業務負載≤12W）
機箱電源 ■220VAC/50~60Hz
電源適配器 220VAC to 12VDC/1.25A
