SDH/MSTP光端機簡介
SDH光端機是（Synchronous Digital Hierarchy）的簡稱，中文譯名為“同步數字系列光端機；MSTP英文名是（Multi-Sevice Trans Portplatform)也就是多業務傳送平臺。認為采用SDH/MSTP的多業務傳輸功能可以較好的適應大客戶接入傳輸網絡建設，提供大客戶業務接入，可以通過以太網接口、ATM接口直接接入用戶業務。具備相當的組網靈活性，可以充分滿足不同大客戶的具體需求。
廣州郵通公司的YTSDH/YTMSTP系列光端機可提供155M或622M光速率，接口豐富、帶寬靈活，組網靈活、安全可靠，網絡管理能力強大，提供端到端業務管理。可靈活配置不同路數的E1接口、V.35接口和以太網接口，雙光路1+1無損保護，組網靈活，功能強大，可支持雙光路1+1無損保護，可點對點，點對多點，鏈型或混合型組網。

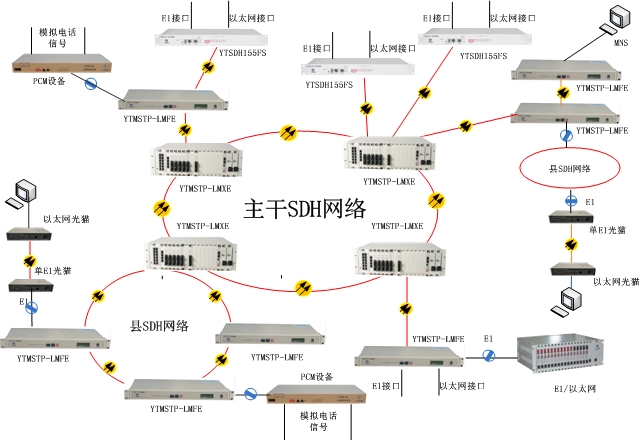

SDH/MSTP光端機方案圖
產品簡介
廣州郵通固本型系列SDH光端機是本公司使用自主開發的專用集成電路研制生產的光傳輸設備。該系列設備是以超大規模集成電路為核心構成的多路光電合一傳輸設備，提供固定配置的不同路數E1接口、V.35接口和以太網接口，可支持雙光路1+1無損保護，適用于小容量交換機組網、用戶環路網，移動通信（基站）、專網、DDN網等，有使用方便，設置簡單成本低等特點。
產品特點
◆ 提供2/4/8路E1數字口，E1接口阻抗75Ω/120Ω可選；
◆ 提供4路帶寬為10/100兆的以太網通道（按要求選型號）；
◆ 提供1個公務話機接口；
◆ 提供1個RS232異步數據接口；
◆ 提供一個管理接口，可實現集中監控，并支持系統升級；
◆ 雙光路配置的光端機可實現業務1+1無損保護,提供Console+SNMP兩種網管接口
◆ 提供1組用于本端、遠端設備維護測試控制開關；
◆ E1通道支持內置BERT（Bit Error Rate Test）測試線路誤碼；
◆ 適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC
（按要求選型號）；
產品應用圖
技術參數
選購指南->>
|
規格
|
型號
|
描述
|
|
雙光路系列
|
YTSDH155FD-4E
|
2×STM-1，4×E1,
|
|
YTSDH155FD-4E4F
|
2×STM-1，4×E1+4×10/100Base-T(GFP/LCAS/VCAT標準），
|
|
YTSDH155FD-8E
|
2×STM-1，8×E1,220V（或-48V）電源
|
|
YTSDH155FD-8E4F
|
2×STM-1，8×E1+4×10/100Base-Tx(GFP/LCAS標準）
|
|
YTSDH155FD-16E
|
2×STM-1，16×E1,220V（或-48V）電源
|
|
YTSDH155FD-16E4F
|
2×STM-1，16×E1+4×10/100Base-Tx(GFP/LCAS標準）
|
|
YTSDH155FD-63
|
2×STM-1，63×E1
|
|
單光路系列
|
YTSDH155FS-4E
|
1×STM-1，4×E1
|
|
YTSDH155FS-4E4F
|
1×STM-1，4×E1+4×10/100Base-T(GFP/LCAS/VCAT標準）
|
|
YTSDH155FS-8E
|
1×STM-1，8×E1
|
|
YTSDH155FS-8E4F
|
1×STM-1，8×E1+4×10/100Base-T(GFP/LCAS/VCAT標準）
|
|
YTSDH155FS-16E
|
1×STM-1，16×E1
|
|
YTSDH155FS-16E4F
|
1×STM-1，16×E1+4×10/100Base-T(GFP/LCAS/VCAT標準）
|
|
YTSDH155FS-63
|
1×STM-1，63×E1
|
光接口特性
? 光口標準：STM-1(155.52Mbps)
? 單模發送光功率：-5dBm ~ -12dBm(雙纖，默認20KM內) ；
? 單模接收靈敏度：≤-35dBm ；
? 光纖接口：雙SC型/雙FC型/單SC型可選 ；
? 適用光纖：單模、多模。
E1接口電氣特性
? 標稱速率：2048Kbps，容差±50ppm；
? 接口碼型：HDB3；
? 接口阻抗：75歐姆（不平衡）或120歐姆（平衡）可選；
? 數字接口電氣特性：符合ITU—TG.703建議，脈沖波形符合樣板如圖10.1所示；
? 抖動轉移特性：符合ITU—TG.823建議；
? 輸入抖動容限：符合ITU—TG.823建議；
? 輸出抖動：符合ITU—TG.823建議；
? 電平：±2.37V±10%或±3.00V±10%；
? 接口連接器為：BNC(Q9)同軸。
管理接口及擴展串口特性
? 接口方式: RS-232；
? 接口電平：RS-232電平；
? 接口連接器：RJ-45；
? 管理口波特率：57600bit/s；
? 擴展串口最大波特率：19200bit/s。
公務電話接口特性
? 物理接口：RJ-11
供電條件
直流供電電壓：-48VDC，容差范圍 -36V~-72V，供電電源紋波：≤240mVp-p
交流供電電壓：220VAC±20%，50HZ
功耗： ≤ 10W
工作環境
? 環境溫度：0℃~45℃；
? 相對濕度：≤90%（35℃時）；
大氣壓力：86~106Kpa。
外形尺寸
483×175×45 mm
