產品簡介
YTS8V8A1S-2多業務視頻光端機由廣州郵通公司自主研發生產,采用國際最先進的數字視頻及光纖傳輸技術，可將8路雙向視頻、8路音頻信號及多路數據、網絡等信號復用在1芯光纖上實時同步、無失真、高質量地傳輸，采用全數字視頻無壓縮傳輸技術，高質量的視頻效果可滿足用戶的需求, 即插即用的設計使得安裝簡便易行, 無需進行現場調節, 其光模塊和核心電路均采用進口元器件，穩定性高，所有的光、電接口均符合國際標準，適用于不同的工作環境。該光端機帶有視頻狀態指示,可監控系統的正常運行。
針對IP超市，生活小區，軍事政府單位，個體單位開發的電話光傳輸設備。該設備采用了超大規模集成電路設計，外觀簡練，具有易于安裝調試，免維護，性能穩定等優點，適用于部隊,公安,煤電,鋼鐵,廣場,體育館批量應用。
產品特點
◆ 配置8路雙向視頻+8路雙向音頻
◆ 提供RS232/485/422數據、1路以太網信號(選配)
◆ 用1芯光纖傳輸
◆ 19英寸1U結構
◆ 10位數字編碼及無壓縮式視頻傳輸
◆ 支持任何高分辯率視頻信號
◆ 5Hz-10MHz 視頻通道
◆ 自動兼容PAL 、NTSC 、SECAM 視頻制式
◆ 帶APC 電路，輸出光功率恒定，動態范圍大
◆ 千兆光纖傳輸，大容量，易升級
◆ 電源和其它參數狀態指示的LED 可監視系統的運行狀況
◆ 支持視頻無損再生中繼
◆ 先進自適應技術，使用時無需進行現場的電氣或光學調節
◆ 工業級設計，模塊化設計使設備可靠靈活
◆ 可自動恢復電源熔斷絲

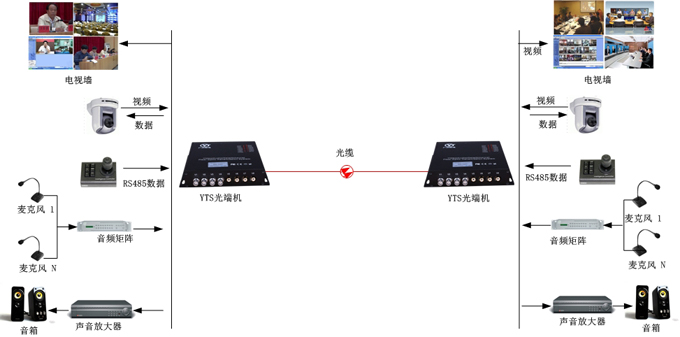

產品應用圖
技術參數
光學特性
波 長：單模1310nm/1550nm；多模850nm/1310nm
光纖芯數：收發單芯
傳輸長度：單模20公里(默認配置),如果特殊訂貨時要特別說明
接收靈敏度：優于-36dBm（誤碼率<10-11）
路編碼：加擾NRZ碼
線路碼形：1B1H、NRZ碼
發送光功率：2dBm～-14dBm；
動態范圍：全動態范圍
組網：點對點
光纖接口：單纖FC型(其它可定做)；
適用光纖：單模，多模(其它可定做)。
視頻指標
視頻接口數：8路雙向視頻（8路正向視頻+8路反向視頻）
信號制式：PAL/NTSC/SECAM
標稱輸入輸出電平：1Vp-p
標稱輸入輸出阻抗：75Ω
視頻帶寬：5Hz-10MHz
量化等級：8bit/10bit
微分增益：＜1%
微分相位：＜0.7°
回波E：＜2%kF
亮度非線性：＜3%
視頻信噪比(加權): S/N ≥70dB（最大光學鏈路損耗時）
數據接口
接口類型：RS-232，RS-485/422，Manchester，Biphase （先定2路）
通訊速率：DC～300Kbps
工作模式：單工/半雙工
誤碼率：＜10-9
音頻指標
音頻接口數： 8路雙向(8路正向+8路反向)
輸入阻抗(Line-in) 47K，非平衡
輸出阻抗(Line-out) 10K，非平衡
音頻輸入/輸出阻抗： 600Ω平衡
標稱輸入輸出電平 2Vp-p
音頻帶寬 20Hz～20KHz
采樣頻率 48KHz
量化等級 24bit
加權信噪比 ＞85dB
總諧波失真 ＜0.1%
非線性失真系數： ≤ 1 %
以太網指標
以太網接口數： 1路
工作模式 10/100M自適應，全雙工/半雙工
標準 ANSI X3T12TP-PMD，IEEE 802.3/802.3u
協議 IEEE 802.1q VLAN，IEEE 802.3x全雙工流控和Back-Pressure半雙工流控
吞吐率 100%
丟包率少于0.1%
E1接口電氣特性
接口路數量：4路
標稱速率：2048Kbps，容差±50ppm；
接口碼型：HDB3；
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
數字接口電氣特性：符合ITU-T G.703建議；
抖動轉移特性：符合ITU-T G.823建議；
輸入抖動容限：符合ITU-T G.823建議；
輸出抖動：符合ITU-T G.823建議；
電平：±2.37V±10%或±3.00V±10%；
連接器
視頻連接器：BNC插座
數據連接器：歐式壓接端子
音頻連接器：歐式壓接端子（可訂制蓮花頭）
以太網連接器：RJ45
E1接口連接器：BNC插座
光纖連接器： FC/PC、ST/PC可選
工作環境
環境溫度：-40 ℃～+85 ℃
貯存溫度：-55 ℃～+85 ℃
相對濕度：0～95% (無冷凝結)
額定供電電壓： AC220V/50Hz
MTBF：≥ 10萬小時
防雷指標
保護電壓：710V
通流容量：5KA
最大持續工作電壓：5V
最大電壓：20V；
響應時間：1ns;
最大放電電流：25-100KA
外形尺寸
19英寸1U
供電條件
工作電壓：交流220V
總功耗：20W
